Tazuna
Il Sistema Intelligente del controllo della pressione e portata
Che cosa è TAZUNA
È l’unità di Controllo del fluido che ottimizza i costi di gestione con un risparmio fino al 61% rispetto alle soluzioni tradizionali.
L’impiego della pompa auto-filtrante YTH-EP permette risparmi fino al 41% rispetto alle soluzioni tradizionali, un ulteriore 20% può essere ottenuto dall’adozione del sistema di controllo TAZUNA™. La riduzione dei costi di produzione è un ottimo supporto per il conseguimento della competitività. Ovviamente il risparmio è maggiore quanto più numerose sono le macchine coinvolte. La riduzione dei consumi di energia reduce l’impronta di carbonio della vostra impresa traducendosi in una concreta azione contro l’incremento del riscaldamento globale.

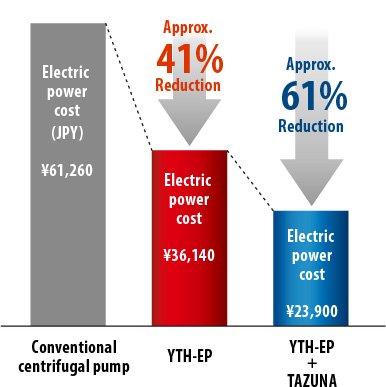

Comparazione dei costi annuali di energia elettrica

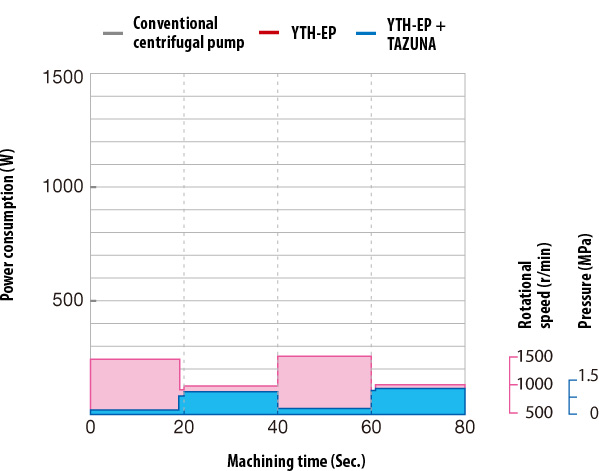

Grafico del consumo di Potenza su un caso di Test
- Il valore si risparmio energetico varia in funzione della pressione di esercizio e del diametro di foratura.
- Il calcolo è basato su una operatività di 8 ore/gg per 365 giorni/anno con un costo di ¥20/kWh = 0,16 €/KWh
TAZUNA™ Il sistema di controllo di pressione e portata (software)
TAZUNA™ è un Sistema automatico di Controllo della gestione della portata e pressione del lubrorefrigerante sviluppato direttamente dalla NOP. Il Sistema utilizza un sensore di pressione per identificare il diametro di foratura utilizzato in quel determinata fase di lavoro dalla macchina utensile. Controlla in tempo reale la pompa YTH, selezionando il valore di pressione e portata istantaneo in accordo al tipo di lavorazione. La riduzione dei parametri di pressione e portata a quelli ottimali richiesti dalla lavorazione evita che pressione non necessaria sia scaricata attraverso la valvola di sovra pressione. Questo riduce enormemente l’impiego di energia mantenendo l’accuratezza della lavorazione.
Un esempio di configurazione
Caratteristiche di TAZUNA™
Risparmio energetico
TAZUNA seleziona la corretta Potenza del motore per la YTH per fornire la velocità ottimale per il diametro di foratura in uso garantendo un significativo risparmio di energia e riduzione di CO2.
Incrementa l’accuratezza della lavorazione
Il Sistema è compatibile con qualsiasi diametro di foratura. Il Controllo automatico della pressione ad un valore ottimale stabilizza l’accuratezza della lavorazione..
Nessun settaggio iniziale è richiesto
Un Sistema di riconoscimento del diametro del foro è pre-installato. Rende il Sistema pronto all’uso. Nessuna parametrizzazione iniziale è richiesta all’operatore se usato in modo automatico, altrimenti gli “step” di pressione sono definibili attraverso il programma di lavoro con l’utilizzo di codici M.
Autodiagnostica
Un intelligente sistema di automonitoraggio avvisa l’operatore in anticipo del deterioramento delle prestazioni della pompa, così che le necessarie azioni correttive possono essere messe in campo per evitare perdite di capacità produttive.
Flessibilità Programmabile
Il sistema può essere programmato con specifiche dettate dall’utilizzatore , permettendo all’utente di personalizzare il profilo di risparmio energetico in base ad esigenze particolari.
Compatto ed economico
La soluzione Tazuna è una soluzione fisicamente molto molto compatta ed economica, facile da installare anche in retrofit.

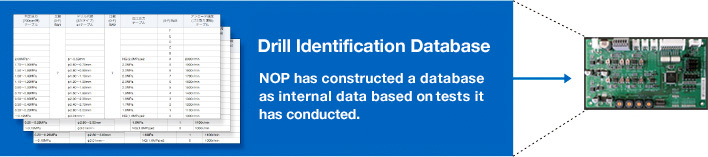

Sistema Automatico di identificazione del diametro di foratura
TAZUNA utilizza il valore di pressione per definire il diametro di foratura. Di conseguenza selezione la pressione ottimale per quel tipo di lavorazione attingendo dal suo database interno. La pressione di lavoro può essere ulteriormente raffinata per adattarla a differenti condizioni di lavoro è viscosità del fluido. L’utente può anche definire un proprio database indipendente.

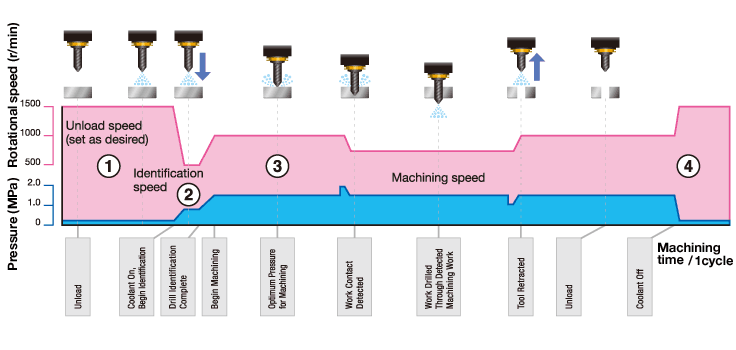

Il Processo di identificazione automatica del foro
Esempi di applicazione
| Controllo di pressione e portata costanti | La pressione e la portata sono regolati a un valore costante indipendentemente dalla temperatura del fluido e suo deterioramento. Utilizzando l’anello di retroazione del sistema. |
|---|---|
| Controllo retro azionato quantitativo | L’angolo di rotazione e lo spostamento vengono letti per definire il controllo di posizione quantitativo alimentando in retroazione i segnali del potenziometro. |
| Valvola proporzionale di controllo Elettro-magnetica | Una uscita analogica viene collegata ad una valvola elettro-magnetica proporzionale per il controllo della pressione ad un valore ottimale. |
Specifiche della scheda di controllo
L’HW è dotato di varie I/F differenti che permettono il Controllo di alter funzioni oltre che il sistema di identificazione della tipologia di foratura.
| Item | Specifications | ||
|---|---|---|---|
| General specifications | Ambient temperature | -10～40℃ (when operating) , -20～60℃ (in storage) | |
| Ambient humidity | 10～85% (when operating) , 10～90% (in storage) no condensation | ||
| Installed location | Indoors (free of corrosive gas or dust) | ||
| Input power | DC24V ± 10% | ||
| Power consumption | 10W | ||
| External dimensions | 140mm (5.5″) W x 80mm (3.15″) D x 20mm (0.8″) H | ||
| Input specifications | Digital | Number of input ports | 8ports |
| Input signal type | DC voltage-free contact input On sink input：NPN open-collector transistor On source input：PNP open-collector transistor (Sink input/Source input are selectable at a jumper pin.) |
||
| Input operation indicator | An LED (red) is lit when input is on. | ||
| Analog | Number of input ports | 2ports | |
| Input range | DC0～10V、DC4～20mA | ||
| Resolution | 16μA (in 1024 steps) | ||
| Input operation indicator | An LED (red) is lit when analog input is on. | ||
| SW | Number of input ports | 2-position switching: 8 ports (Rotary DIP switch, 8-poles, on-off) | |
| 16-position switching: 4 ports (DIP switch, 16-position) | |||
| Output specifications | Digital | Number of transistor output ports | 4 ports (with independent common) |
| Maximum load | Maximum load voltage DC 300 V, resistive load, maximum 0.15 A (per output port) | ||
| Output operation indicator | An LED (red) is lit when output is on. | ||
| Maximum response time | 85μs | ||
| Analog | Number of relay output ports | 2 ports | |
| Output range | DC 4～20mA | ||
| Resolution | 16μA (in 1024 steps) | ||
| CPU specifications | Processor | DSPIC33FJ128MC710A | |
| Number of bits | 16-bit | ||
| Memory | RAM: 16KB ROM: 128KB | ||
| Speed | 40MIPS* | ||
| Cache | 2KB DMA memory | ||
| Non-volatile memory | EEPROM | 8KB | |
| Operation indicator specifications | On normal operation: RUN LED (green) is lit. On error: FAIL LED (red) is lit. |
||
* MIPS è l’abbreviazione per “Milioni di Istruzioni Per Secondo”.
