Pompe Autofiltranti NOP e-serie con filtrazione a Turbolenza

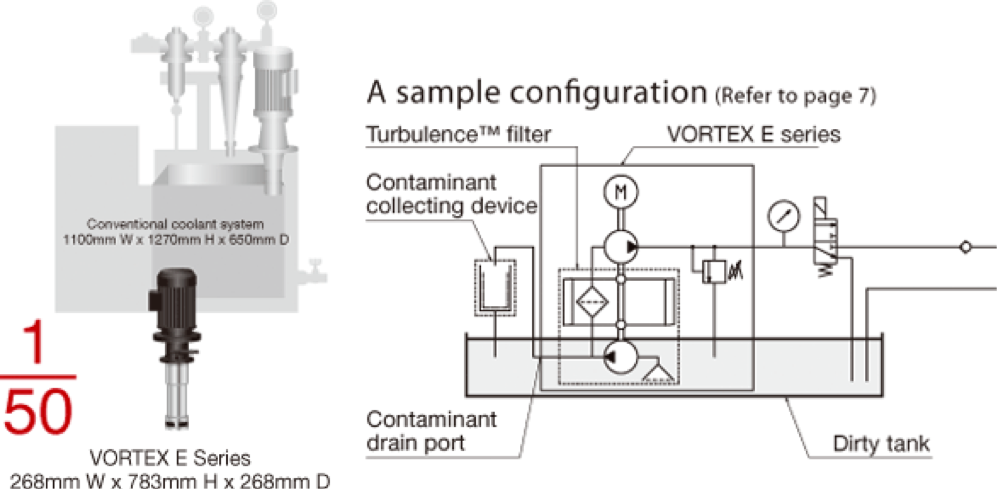

Le Pompe TOP-YTH Vortex non necessitano di filtri di linea in mandata o in aspirazione. L’uso di una soluzione TOP YTH Vortex riduce lo spazio richiesto a circa 1/50 in volume di quello occupato da un sistema di refrigerante convenzionale. Lo spazio risparmiato permette di ampliare lo spazio disponibile della pianta, con conseguente più alta efficienza di produzione. Le principali caratteristiche sono:
- Pressione massima, di esercizio: 7,0 MPa
- Scarico massimo: 28,8 litri/min.
- Non è necessario alcun filtro in aspirazione.
- Non è necessario alcun filtro di linea in mandata.
- Non è necessario alcun serbatoio pulito, possono lavorare direttamente dalla vasca dello sporco
- Nessuna pompa di trasferimento è richiesta dalla vasca dello sporco ad una vasca del pulito.
- Non è necessaria alcuna catena di componenti differenti per garantire le portate, pressioni e grado richieste.
* soluzione acquosa con 2% o più, fluido refrigerante solubile in acqua. Fluido refrigerante insolubile in acqua inferiore a 15mm2/s viscosità per filtrazione a 20 micron. Condizioni differenti per filtrazioni minori.

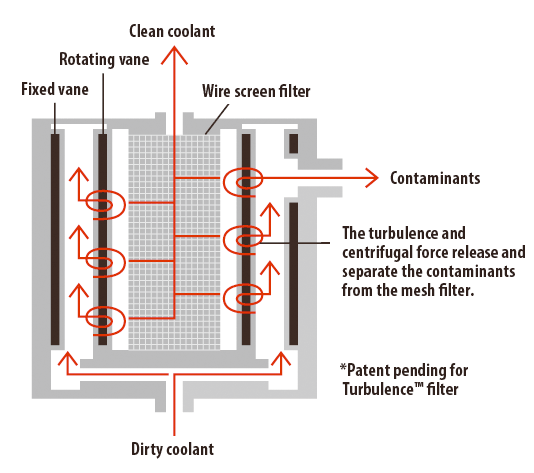

Il disegno speciale brevettato “Turbulence™” genera turbolenza. L’azione combinata della turbolenza e della forza centrifuga lava via i trucioli dal filtro automaticamente. Il risultato è un’unità che non necessità manutenzione capace di fornire un’alta pressione stabile e una grande portata.
* chip più grandi di 20μm di dimensioni rimosse (quando si utilizza soluzione acquosa contenente il 2% o più di olio per refrigerante solubile in acqua).
Tipologia di materiali compatibilicon le pompe NOP e-serie
Materiale | Acciaio | Ghisa | Alluminio |
---|---|---|---|
Compatibilità | Eccellente | Eccellente | Eccellente |
* per le altre tipologie di materiali fare riferimento ai manuali tecnici delle pompe.
Capacità di filtrazione pompe autofiltranti NOP e-serie
All’ingresso dell’aspirazione | 3 mm (particelle aventi dimensioni più gradi di queste deveno essere rimosse dal sistema di evacuazione) |
---|---|
Grado di Filtrazione | 20µm, 50 µm* (*da specificare in fase di oridine) |
Due tipologie di pompe da scegliere
Sono disponibili due opzioni: la pompa a stantuffo potente e silenziosa e la pompa trochoid ™ ad alta efficienza e silenziosa, a seconda dell’applicazione.
Fluidi compatibili:
- soluzione acquosa contenente il 2% o più fluido refrigerante solubile in acqua
- Olio refrigerante insolubile in acqua con viscosità minore di 15mm2/s (soglie maggiori sono ammesse per filtrazioni minori)*
- Non per olio idraulico o olio combustibile
- Non per acqua limpida, acqua purificata, soluzioni idriche senza proprietà antiruggine, fluidi viscosi, liquidi corrosivi, solventi e olii
- *l’EP è limitato all’uso con refrigeranti idrosolubili.
Valvola di sovrapressione integrata nell’unità
All-in-one Pompa Alta Pressione a Stantuffo NOP e-serie: EP
Filtro a Turbolenza™ Sotto l’azione di una alta turbolenza, le impurità che tenderebbero ad ostruire il filtro vengono rimosse, preservando la buona efficienza della filtrazione. |
||
Pompa a Stantuffo / 7.0 MPa 〜 3.0 MPa L’azione dei pistoni incrementa la pressione del fluido. |
||
Compatibile con il Sistema di Controllo della pressione TAZUNA™ TAZUNA reduce il consumo di energia di un ulteriore 20%. Adeguando la pressione e la portata automaticamente in funzione delle esigenze della lavorazione. |
Denominazione del modello
TOP-YTH ①②-③EVD④⑤
① Potenza Motore | 2200: 2.2kW | |
---|---|---|
3700: 3.7kW | ||
② Tipo di Motore *1 | Motore standard | A3: AC200/200/220/230V 50/60/60/60 Hz Motore 3 fasi induzione elettrica (IE3) marcatura CE |
Motori disponibili | AE: fornito da NOP Germania per il mercato europeo 400 VAC AF: NOP Taiwan AJ: NOP Asia (China) AK: NOP India |
|
③ Flusso | P008: Plunger pump , 8 cc/rev P010: Plunger pump , 10 cc/rev P014: Plunger pump , 14 cc/rev P016: Plunger pump , 16 cc/rev |
Tipo di filtrazione | E : filtro Turbulence™ |
---|---|
Valvola di sovra pressione | VD : tipo a ritorno esterno |
④ Soglia di sovra pressione *2 | 70 : 7.0 MPa |
60 : 6.0 MPa | |
35 : 3.5 MPa *3 | |
30 : 3.0 MPa | |
⑤ Capacità di Filtrazione | C : 20 µm |
*1 Per ulteriori dettagli contattateci
*2 fare riferimento alle specifiche di ogni singolo modello per la compatibilità del settaggio della valvola
*3 La pressione fino a 3.5 MPa solo a 50Hz.
Caratteristiche delle pompe autofiltranti NOP E-Serie
Model | Motor capacity(kW) | Flow rate (ℓ/min) 50Hz / 60Hz |
Maximum pressure (Mpa) 50Hz / 60Hz |
Approximate weight (kg) |
---|---|---|---|---|
YTH2200A3-P008EVD*C | 2.2 | 12.0 / 14.4 | 7.0 / 7.0 | 53 |
YTH2200A3-P010EVD*C | 15.0 / 18.0 | 7.0 / 6.0 | ||
YTH2200A3-P016EVD*C | 24.0 / 28.8 | 3.5 / 3.0 | ||
YTH3700A3-P014EVD*C | 3.7 | 21.0 / 25.2 | 7.0 / 7.0 | 62 |
YTH3700A3-P016EVD*C | 24.0 / 28.8 | 7.0 / 6.0 |

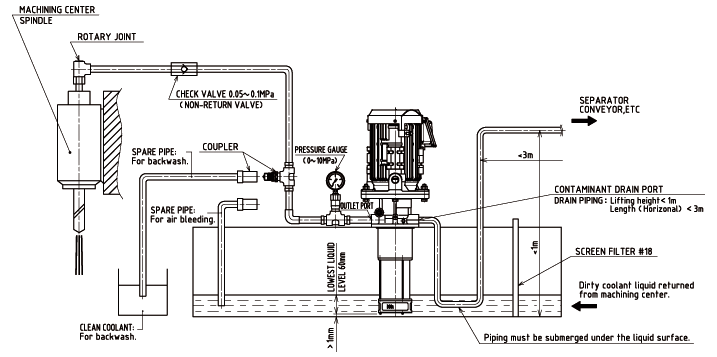

Esempio di installazione

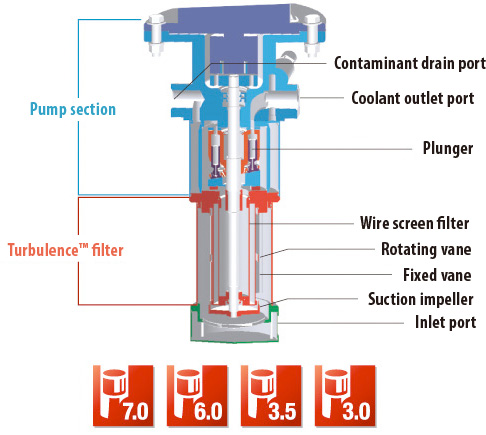

Struttura della versione EP
Pompa Media Pressione All-in-one Trochoide™ NOP e-serie: ET-ES
Filtro a Turbolenza™ Sotto l’azione di una alta turbolenza, le impurità che tenderebbero ad ostruire il filtro vengono rimosse, preservando la buona efficienza della filtrazione. |
||

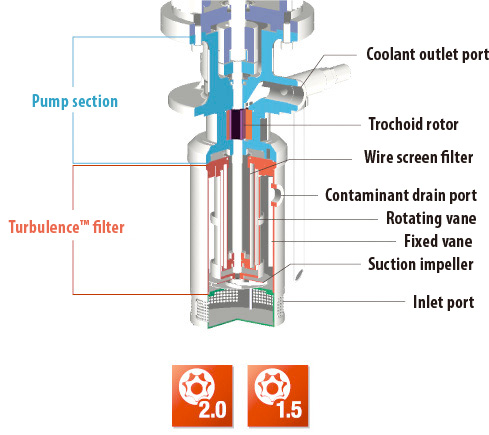

Pompa Trocoide™/ 2.0 MPa, 1.5 MPa Un rotore ruotante in una curva trocoidale genera pressione atta ad aspirare e scaricare fluido. Questa è una soluzione estremamente efficiente di pompa auto innescante. |
||
Compatibile con il Sistema di Controllo della pressione TAZUNA™ TAZUNA reduce il consumo di energia di un ulteriore 20%. Adeguando la pressione e la portata automaticamente in funzione delle esigenze della lavorazione. |
Denominazione del modello delle Pompe e-serie
TOP-YTH ①②-③EVD④⑤
① Potenza Motore | 750 : 0.75kW | |
---|---|---|
1500 : 1.5kW | ||
② Tipo di Motore *1 | Motore standard | A3: AC200/200/220/230V 50/60/60/60 Hz Motore 3 fasi induzione elettrica (IE3) marcatura CE |
Motori disponibili | AE: fornito da NOP Germania per il mercato europeo 400 VAC AF: NOP Taiwan AJ: NOP Asia (China) AK: NOP India |
|
③ Flusso | T208 : Trochoid™ pump , 8 cc/rev | |
T216 : Trochoid™ pump , 16 cc/rev | ||
S208 : Trochoid™ pump , 8 cc/rev *2 | ||
S216 : Trochoid™ pump , 16 cc/rev *2 |
Tipo di filtrazione | E : filtro Turbulence™ |
---|---|
Valvola di sovra pressione | VD : tipo a ritorno esterno |
④ Soglia di Sovra Pressione *3 | 20 : 2.0 MPa |
15 : 1.5 MPa | |
⑤ Capacità di filtrazione | B : 50 µm (per impiego con olio interno) |
C : 20 µm |
*1 Per ulteriori dettagli contattateci.
*2 S versione per materiali particolarmente abrasivi.
*3 Varia a secondo del modello.

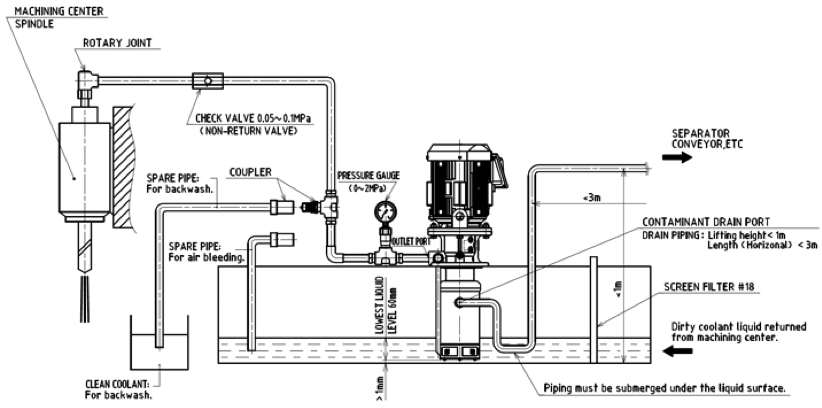

Esempio di installazione
Pompa Trocoide™
Tipo S (Alta resistenza all’usura)
Per la sua speciale struttura resistente all’usura, il tipo S può essere installato su sistemi di lubro refrigerazione di macchine che lavorano materiali particolarmente duri e abrasivi.
- Piastra di bilanciamento: la Pompa genera una pressione interna che preme la piastra di bilanciamento verso il lato del rotore trocoide, Questo aiuta a ridurre il gioco creato a causa della usura e quindi ridurre al minimo la caduta di pressione, garantendo prestazioni desiderate per un tempo più lungo.
- Albero e rinforzo del cuscinetto: Resistenza all’usura migliorata impiegando una ricopertura ceramica sulla zona di lavoro del cuscinetto sull’albero e l’impiego di cuscinetti ceramici.
- Doppia Guarnizione e sistema a cartuccia: La zona della guarnizione è rinforzata per impedire perdite ed il sistema della cartuccia assicura la facilità della sostituzione.
Grandi risparmi di energia, ridotti costi di utilizzo

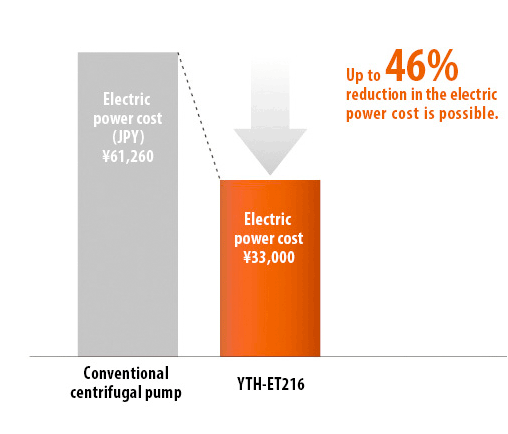

L’impiego delle pompe TOP-YTH Vortex comporta un enorme risparmio energetico rispetto alle pompe centrifughe convenzionali. Il costo dell’energia elettrica è notevolmente ridotto. Esempio:

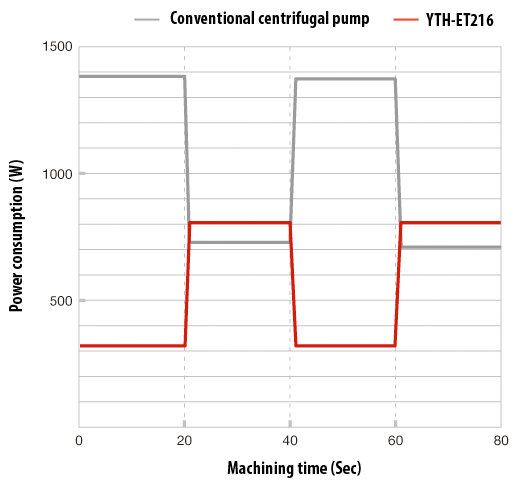

- Ciclo di funzionamento: Scarico: 20 sec. → Foratura 1: 20 sec. → Scarico: 20 sec. → Foratura 2: 20 sec.
- Foratura: 1.1 MPa
