La serie Media e Bassa pressione che separa automaticamente le impurità con filtrazione a ciclone Built-in
CT
Basic Model All-in-one
Medium-pressure Pump
CI
Large flow All-in-one
Low-pressure coolant pump

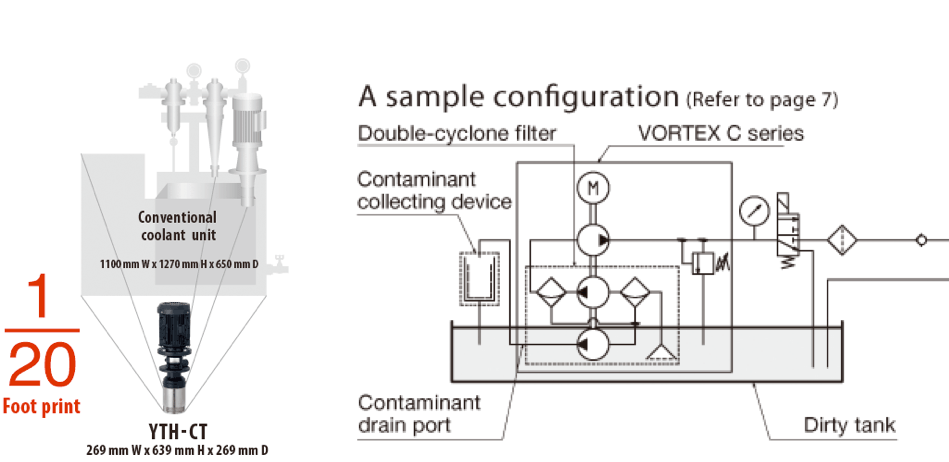

Questa soluzione permette di sostituire un complesso sistema di refrigerazione e filtrazione in un unico oggetto piccolo e compatto come una pompa: basta sostituire un sistema convenzionale a media o bassa pressione con una pompa della serie C per ridurre lo spazio occupato fino a 1/20 del volume.
- Pressione massima di esercizio: 2,0 MPa
- Scarico massimo: 300 litri/min.
- Non è necessario alcun filtro in aspirazione.
- Non è necessario alcun serbatoio pulito, possono lavorare direttamente dalla vasca dello sporco.
- Nessuna pompa di trasferimento è richiesta dalla vasca dello sporco ad una vasca del pulito.
- Non è necessaria alcuna catena di componenti differenti per garantire le portate, pressioni e grado richieste.
* soluzione acquosa con 2% o più, olio refrigerante solubile in acqua.
Tipologia di materiali compatibili
| Materiale | Acciaio | Ghisa | Alluminio | Rame |
|---|---|---|---|---|
| Compatibilità | Eccellente | Eccellente | Buono | Eccellente |
* per le altre tipologie di materiali fare riferimento ai manuali tecnici delle pompe.
Capacità di filtrazione
| All’ingresso dell’aspirazione | 2mm (particelle aventi dimensioni più gradi di queste deveno essere rimosse dal sistema di evacuazione) |
|---|---|
| Grado di Filtrazione | 50μm: 95% (peso specifico 2.7) 100μm: 99% (peso specifico 2.7) |
CT Filtrazione Doppio Ciclone-type
Pompa Media Pressione All-in-one

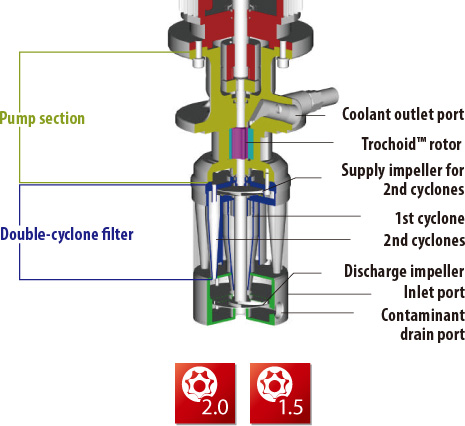

| Filtro Doppio Ciclone Due stadi di cicloni ( il primo grande e sei piccoli cicloni) separano le impurità dal fluido refrigerante. |
 |
|
| Pompa Trocoide™ / 2.0 MPa, 1.5 MPa Un rotore ruotante in una curva trocoidale genera pressione atta ad aspirare e scaricare fluido. Questa è una soluzione estremamente efficiente di pompa auto innescante. |
  |
|
| Compatibile con il Sistema di Controllo della pressione TAZUNA™ TAZUNA reduce il consumo di energia di un ulteriore 20%. Adeguando la pressione e la portata automaticamente in funzione delle esigenze della lavorazione. |
 |
Denominazione del modello
TOP－YTH ①②-③CVD④
| ① Potenza Motore | 750 : 0.75kW | |
|---|---|---|
| 1500 : 1.5kW | ||
| ② Tipo di Motore ＊1 | Motore standard | A3: AC200/200/220/230V 50/60/60/60 Hz Motore 3 fasi induzione elettrica (IE3) marcatura CE |
| Motori disponibili | AE: fornito da NOP Germania per il mercato europeo 400 VAC AF: NOP Taiwan AJ: NOP Asia (China) AK: NOP India |
|
| ③ Flusso | T208 : Trochoid™ pump, 8 cc/rev |
|
| T216 : Trochoid™ pump, 16 cc/rev |
||
| Tipo di filtrazione | C : tipo Doppio Ciclone |
|---|---|
| Valvola di sovra pressione | VD : Scarico Esterno |
| ④ Soglia di sovra pressione | 20 : 2.0 MPa |
| 15 : 1.5 MPa |
＊Per ulteriori dettagli contattateci

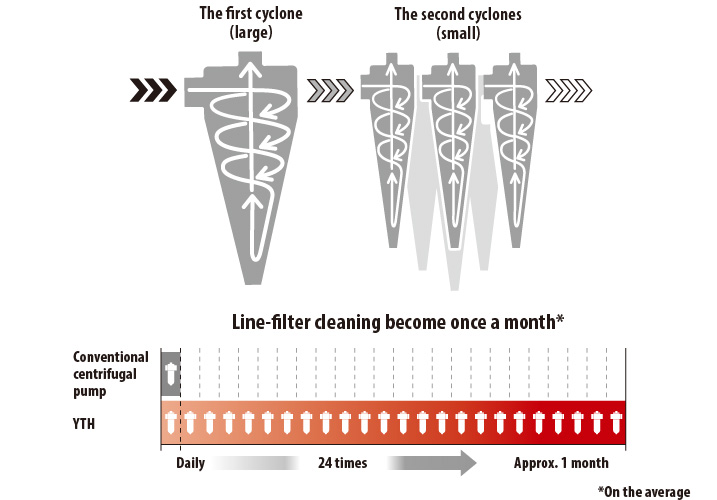

Il Sistema brevettato di doppio ciclone rimuove le impurità: il primo ciclone rimuove le impurità più grandi e la serie di 6 piccoli cicloni in serie al primo rimuovono le particelle più piccole fino a dimensioni di 50 µm. permettendo quindi incrementare la vita del filtro in linea a valle della pompa fino a 24 volte rispetto alle soluzioni tradizionali.
Manutenzione ridotta per la pulizia del filtro in linea*

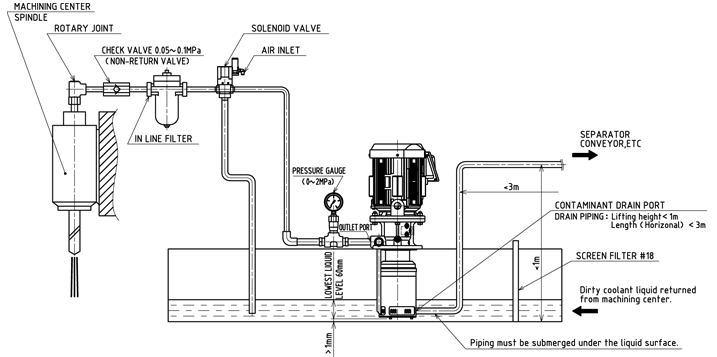

Esempio di installazione
Pompa Trocoide™
CI Filtrazione Singolo Ciclone
Pompa per lubrorefrigerante Alta Portata – Bassa Pressione All-in-one
Questa è la versione YTH per le grandi portate e bassa pressione con filtro ciclone. La soluzione YTH-CI consente di eliminare i problemi e la manutenzione del filtro interno nella vasca del refrigerante grazie al sistema automatico di pulizia che si ottiene con la filtrazione a ciclone.
- Prevalenza: 40~65 m
- Nessun filtraggio all’ingresso è richiesto (solo per operazioni in continuo)
- Studiata per essere sempre in azione (I cicli di accensione e spegnimento degradano il grado di filtrazione)

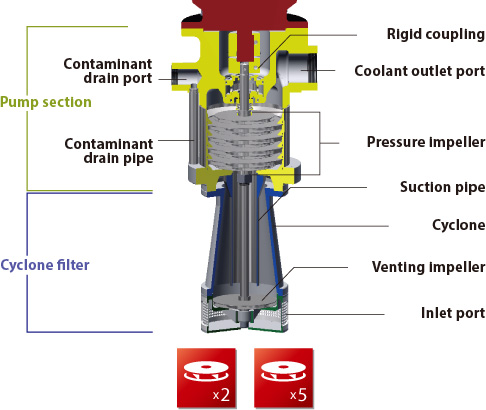

| Filtrazione a Ciclone Il Sistema a Ciclone separa le impurità dal fluido. |
 |
|
| Pompa a Girante La struttura a Girante crea una pressione dovuta agli effetti centrifughi capace di fornire grandi portate di Fluido. Pompa adatta per l’impiego come pompa “transfer”. |
  |
Alcune modalità di utilizzo
Plan-A — Applicazione come sistema di filtrazione nella vasca dello sporco + vasca del pulito separata

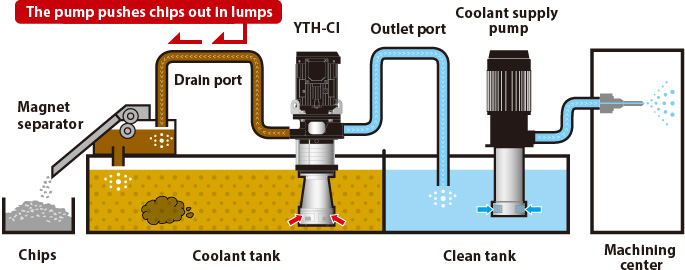

YTH-CI trasferisce il refrigerante filtrato dalla vasca di raccolta alla vasca del pulito. Il refrigerante filtrato viene fornito alla utenza della macchina con pompe di alta /media pressione. Trucioli ed impurità sono separate dalla YTH-CI ed inviati ad un separatore magnetico e/o secchiello di raccolta fanghi.
Plan-B — Applicazione nel caso di unica vasca con separazione attraverso setto filtrante tra sporco e pulito
La soluzione YTH-CI è in grado di mantenere libero da depositi la vasca del lubrorefrigerante creando un flusso di ricircolazione. Allo stesso tempo la YTH-CI può essere utilizzata per mantenere pulito il setto filtrante con un contro lavaggio continuo. Questo reduce drasticamente la necessità di manutenzione generale del sistema di lubrorefrigerazione.

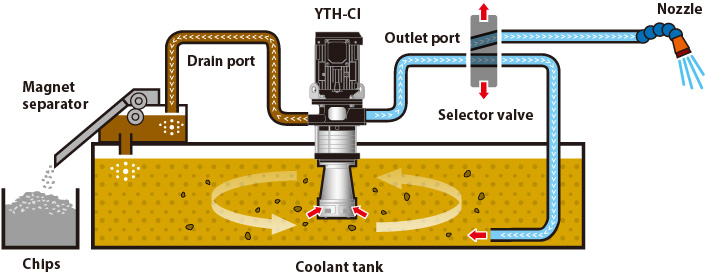

Plan-C — Applicazione al caso di una unica vasca di lurborefrigerante (senza Vasca del pulito)
La soluzione YTH-CI fornisce refrigerante filtrato agli ugelli nell’area di lavoro della macchina. Quando la macchina non è in lavoro la pompa viene utilizzata nella funzione di pulizia della vasca con ricircolazione del fluido nella vasca.
Denominazione del modello
TOP－YTH ①②-③C
| ① Potenza Motore | 1500 : 1.5kW | |
|---|---|---|
| 3700 : 3.7kW | ||
| ② Tipo di Motore ＊1 | Motore standard | A3: AC200/200/220/230V 50/60/60/60 Hz Motore 3 fasi induzione elettrica (IE3) marcatura CE |
| ③ Portata ＊ | 50Hz | I155 : Impeller pump (5 stages/150l) |
|---|---|---|
| 60Hz | I152 : Impeller pump (2 stages/150l) |
|
| 50Hz | I305 : Impeller pump (5 stages/300l) |
|
| 60Hz | I302 : Impeller pump (2 stages/300l) |
|
| Metodo di filtrazione | C : cyclone type | |
＊ I155・I305 non adatte ai 60Hz
Pompa Centrifuga
