Pompe Trochoid® Bi-Direzionali

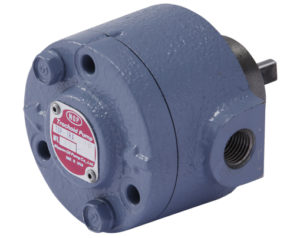

1RA
Specifiche
Modello | Cilindrata (cm3/rev) |
Portata teorica (L/min) |
Max. Pressione (MPa) |
Max. RPM (min-1) |
Peso (kg) |
|
---|---|---|---|---|---|---|
1500min | 1800min | |||||
TOP-1RA-100 | 1.16 | 1.74 | 2.08 | 0.5 | 2,000 | 1.1 |
TOP-1RA-200 | 1.8 | 2.7 | 3.24 | 0.5 | 2,000 | 1.2 |
TOP-1RA-300 | 2.5 | 3.75 | 4.5 | 0.5 | 2,000 | 1.3 |
Tavola delle Prestazioni
・ La portata è calcolata con riferimento a 1450 min-1
Modello | Portata (L/min) | Potenza richiesta (W) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Pressione (MPa) | Pressure (MPa) | |||||||||
0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | |
TOP-1RA-100 | 1.69 | 1.68 | 1.66 | 1.61 | 1.59 | 25 | 34 | 44 | 54 | 63 |
TOP-1RA-200 | 2.72 | 2.7 | 2.65 | 2.67 | 2.62 | 29 | 40 | 51 | 63 | 75 |
TOP-1RA-300 | 3.71 | 3.72 | 3.68 | 3.66 | 3.64 | 36 | 49 | 63 | 77 | 91 |
I valori precedenti sono rilevati con impiego di olio:ISO-VG 46 alla temperatura di 40° C
Tavola delle Prestazioni
・ La portata è calcolata con riferimento a 1750 min-1
Modello | Portata (L/min) | Potenza richiesta (W) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Pressione (MPa) | Pressione (MPa) | |||||||||
0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | |
TOP-1RA-100 | 2.1 | 2.03 | 2.02 | 2.01 | 2.01 | 28 | 37 | 47 | 58 | 68 |
TOP-1RA-200 | 3.29 | 3.28 | 3.25 | 3.23 | 3.19 | 32 | 45 | 58 | 71 | 84 |
TOP-1RA-300 | 4.51 | 4.5 | 4.49 | 4.45 | 4.33 | 45 | 61 | 77 | 94 | 110 |
I valori precedenti sono rilevati con impiego di olio:ISO-VG 46 alla temperatura di 40° C

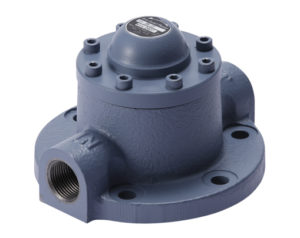

2RA
Specifications
Modello | Cilindrata (cm3/rev) |
Portata teorica (L/min) |
Max. Pressione (MPa) |
Max. RPM (min-1) |
Peso (kg) |
|
---|---|---|---|---|---|---|
1500min | 1800min | |||||
TOP-2RA-4C | 4 | 6 | 7.2 | 0.5 | 2,000 | 3.9 |
TOP-2RA-8C | 8 | 12 | 14.4 | 0.5 | 2,000 | 4.2 |
TOP-2RA-12C | 12 | 18 | 21.6 | 0.5 | 1,800 | 4.5 |
Tavola delle Prestazioni
・ La portata è calcolata con riferimento a 1450 min-1
Modello | Portata (L/min) | Potenza richiesta (W) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Pressione (MPa) | Pressione (MPa) | |||||||||
0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | |
TOP-2RA-4C | 5.6 | 5.5 | 5.5 | 5.4 | 5.4 | 75 | 111 | 148 | 184 | 220 |
TOP-2RA-8C | 11.2 | 11.2 | 11.2 | 11.1 | 11.1 | 101 | 143 | 185 | 228 | 270 |
TOP-2RA-12C | 16.4 | 16.3 | 16.3 | 16.3 | 16,2 | 138 | 202 | 263 | 325 | 390 |
I valori precedenti sono rilevati con impiego di olio:ISO-VG 46 alla temperatura di 40° C
Tavola delle Prestazioni
・ La portata è calcolata con riferimento a 1750 min-1
Modello | Portata (L/min) | Potenza richiesta (W) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Pressione (MPa) | Pressione (MPa) | |||||||||
0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | |
TOP-2RA-4C | 6.7 | 6.7 | 6.7 | 6.6 | 6.6 | 101 | 143 | 185 | 227 | 270 |
TOP-2RA-8C | 13.6 | 13.5 | 13.5 | 13.4 | 13.4 | 126 | 177 | 230 | 281 | 334 |
TOP-2RA-12C | 19.7 | 19.6 | 19.6 | 19.5 | 19.5 | 170 | 245 | 320 | 397 | 475 |
I valori precedenti sono rilevati con impiego di olio:ISO-VG 46 alla temperatura di 40° C

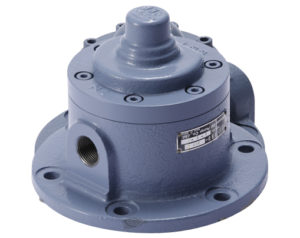

3RD
Specifiche
Modello | Cilindrata (cm3/rev) |
Portata teorica (L/min) |
Max. Pressione (MPa) |
Max. RPM (min-1) |
Peso (kg) |
|
---|---|---|---|---|---|---|
1000min | 1200min | |||||
TOP-3RD-10T | 13 | 13 | 15.6 | 0.5 | 1,800 | 10 |
TOP-3RD-15T | 19.5 | 19.5 | 23.4 | 0.5 | 1,800 | 10 |
TOP-3RD-20T | 26 | 26 | 31.2 | 0.5 | 1,800 | 10.5 |
TOP-3RD-25T | 32.5 | 32.5 | 29 | 0.5 | 1,800 | 11 |
TOP-3RD-30T | 39 | 39 | 46.8 | 0.5 | 1,800 | 11.5 |
Tavola delle Prestazioni
・ La portata è calcolata con riferimento a 1000 min-1
Modello | Portata (L/min) | Potenza richiesta (W) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Pressione (MPa) | Pressione (MPa) | |||||||||
0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | |
TOP-3RD-10T | 12.5 | 12.5 | 12.4 | 12.3 | 12.3 | 250 | 350 | 450 | 550 | 650 |
TOP-3RD-15T | 19.3 | 19.2 | 18.8 | 18.7 | 18.7 | 285 | 402 | 520 | 635 | 750 |
TOP-3RD-20T | 25.2 | 25 | 24.7 | 24.6 | 24.3 | 315 | 460 | 580 | 703 | 830 |
TOP-3RD-25T | 32.1 | 32 | 32 | 31.9 | 31.8 | 345 | 500 | 650 | 800 | 940 |
TOP-3RD-30T | 38.1 | 38 | 37.8 | 37.8 | 37.7 | 395 | 560 | 740 | 906 | 1090 |
I valori precedenti sono rilevati con impiego di olio:ISO-VG 46 alla temperatura di 40° C
Tavola delle Prestazioni
・ La portata è calcolata con riferimento a 1200 min-1
Modello | Portata (L/min) | Potenza richiesta (W) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Pressione (MPa) | Pressione (MPa) | |||||||||
0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | |
TOP-3RD-10T | 15.1 | 15 | 14.9 | 14.8 | 14.8 | 300 | 420 | 540 | 660 | 780 |
TOP-3RD-15T | 23.2 | 23 | 22.6 | 22.5 | 22.5 | 342 | 482 | 624 | 762 | 900 |
TOP-3RD-20T | 30.3 | 30.1 | 29.8 | 29.6 | 29.3 | 378 | 552 | 696 | 844 | 996 |
TOP-3RD-25T | 38.5 | 38.4 | 38.4 | 38.3 | 38.3 | 414 | 600 | 780 | 960 | 1128 |
TOP-3RD-30T | 45.7 | 45.7 | 45.4 | 45.4 | 45.3 | 474 | 672 | 888 | 1087 | 1308 |
I valori precedenti sono rilevati con impiego di olio:ISO-VG 46 alla temperatura di 40° C
