Pompe Trochoid®  – Piccola portata

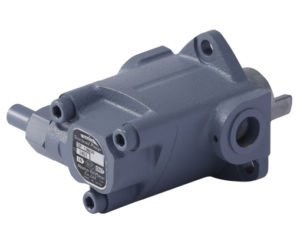

1A

1A - Trochoid Pumps[ Model 1 (Small capacity) ]

Specifiche

Modello Cilindrata
(cm3/rev)		 Portata Teorica
(L/min)		 Max.
Pressione
(MPa)		 Max.
RPM
(min-1)		 Peso
(kg)
1500min-1 1800min-1
TOP-10A 0.8 1.2 1.4 0.5 3,000 0.5
TOP-11A 1.5 2.2 2.7 0.5 2,000 0.5
TOP-12A 2.5 3.7 4.5 0.5 1,800 0.6
TOP-13A 4.5 6.7 8.1 0.5 1,800 0.8

Tavola delle Prestazioni

・La portata è calcolata con riferimento a 1450 min-1 (50Hz)

Modello Portata (L/min) Potenza richiesta (W)
Pressione (MPa) Pressione (MPa)
0.1 0.2 0.3 0.4 0.5 0.1 0.2 0.3 0.4 0.5
TOP-10A 1.24 1.23 1.23 1.22 1.21 45 50 55 60 64
TOP-11A 2.24 2.22 2.20 2.19 2.17 51 57 62 68 74
TOP-12A 3.71 3.70 3.68 3.67 3.63 59 69 80 90 103
TOP-13A 6.65 6.58 6.54 6.50 6.45 72 88 104 120 137

I valori precedenti sono rilevati con impiego di olio:ISO-VG 46 alla temperatura di 40° C

Tavola delle Prestazioni

・La portata è calcolata con riferimento a 1750 min-1 (60Hz)

Modello Portata (L/min) Potenza richiesta (W)
Pressione (MPa) Pressione (MPa)
0.1 0.2 0.3 0.4 0.5 0.1 0.2 0.3 0.4 0.5
TOP-10A 1.51 1.50 1.49 1.48 1.46 54 60 66 73 79
TOP-11A 2.71 2.69 2.67 2.65 2.63 61 68 75 83 90
TOP-12A 4.50 4.47 4.45 4.42 4.40 71 83 97 109 122
TOP-13A 7.99 7.98 7.93 7.85 7.80 88 108 126 146 167

I valori precedenti sono rilevati con impiego di olio:ISO-VG 46 alla temperatura di 40° C

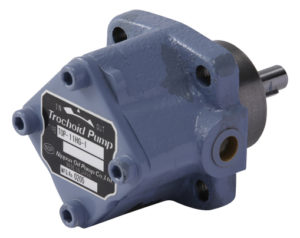

1HG

1HG - Trochoid Pumps[ Model 1 (Small capacity) ]

Specifiche

Modello Cilindrata
(cm3/rev)		 Portata Teorica
(L/min)		 Max.
Pressione
(MPa)		 Max.
RPM
(min-1)		 Peso
(kg)
1500min-1 1800min-1
TOP-11HG 1.5 2.2 2.7 2.5 3,000 1.4
TOP-12HG 2.5 3.7 4.5 2.5 2,500 1.5

Tavola delle Prestazioni

・La portata è calcolata con riferimento a 1450 min-1 (50Hz)

Modello Portata (L/min) Potenza richiesta (W)
Pressione (MPa) Pressione (MPa)
0.1 0.5 1.0 1.5 2.0 2.5 0.1 0.5 1.0 1.5 2.0 2.5
TOP-11HG 2.21 2.17 2.13 2.09 2.05 2.00 32 56 85 112 140 168
TOP-12HG 3.58 3.54 3.48 3.43 3.37 3.32 45 77 117 160 200 240
I valori precedenti sono rilevati con impiego di olio: ISO-VG 46 alla temperatura di 40° C

Tavola delle prestazioni

・La portata è calcolata con riferimento a 1750 min-1 (60Hz)

Modello Discharge Rate (L/min) Required power (W)
Pressure (MPa) Pressure (MPa)
0.1 0.5 1.0 1.5 2.0 2.5 0.1 0.5 1.0 1.5 2.0 2.5
TOP-11HG 2.67 2.63 2.58 2.54 2.49 2.45 38 65 96 129 160 191
TOP-12HG 4.32 4.27 4.21 4.16 4.10 4.04 50 90 140 188 239 285

I valori precedenti sono rilevati con impiego di olio: ISO-VG 46 alla temperatura di 40° C

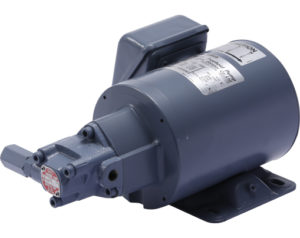

1ME-1MA

Pomepe trocolidali 1ME - 1MA

Potenza Richiesta per modello di Pompa Trocoidale

Modello 1500min-1 (50Hz) 1800min-1 (60Hz)
Portata
(L/min)		 Max. Pressione per Potenza Disponibile
(MPa)		 Portata
(L/min)		 Max.Pressione per Potenza Disponibile
(MPa)
75W 100W 200W 75W 100W 200W
TOP-10MA 1.2 0.5 0.5 0.5 1.4 0.4 0.5 0.5
TOP-11MA 2.2 0.5 0.5 0.5 2.7 0.3 0.5 0.5
TOP-12MA 3.7 0.2 0.5 0.5 4.5 0.1 0.3 0.5
TOP-13MA 6.7 – 0.2 0.5 8.1 – 0.1 0.5

I valori precedenti sono rilevati con impiego di olio: ISO-VG 46 alla temperatura di 40° C
